Le coût des entrepôts ne cesse d'augmenter. La pénurie de main-d'œuvre s'aggrave. Et le volume des commandes croît plus vite que les équipes chargées de les traiter. Face à cette pression croissante et à ces marges réduites, une transformation discrète s'est opérée dans les centres de distribution du monde entier. En 2026, cette transformation porte un nom : le système de rayonnage à navettes 4D. Autrefois considéré comme une alternative de niche aux systèmes automatisés de stockage et de récupération (AS/RS), le rayonnage à navettes 4D est aujourd'hui le choix privilégié des entrepôts qui recherchent un stockage haute densité sans les coûts élevés et l'encombrement des systèmes automatisés traditionnels. Ce guide explique ce qu'est un système de rayonnage à navettes 4D, comment il fonctionne, comment il se compare aux systèmes AS/RS traditionnels et quels sont les points à vérifier avant l'achat.

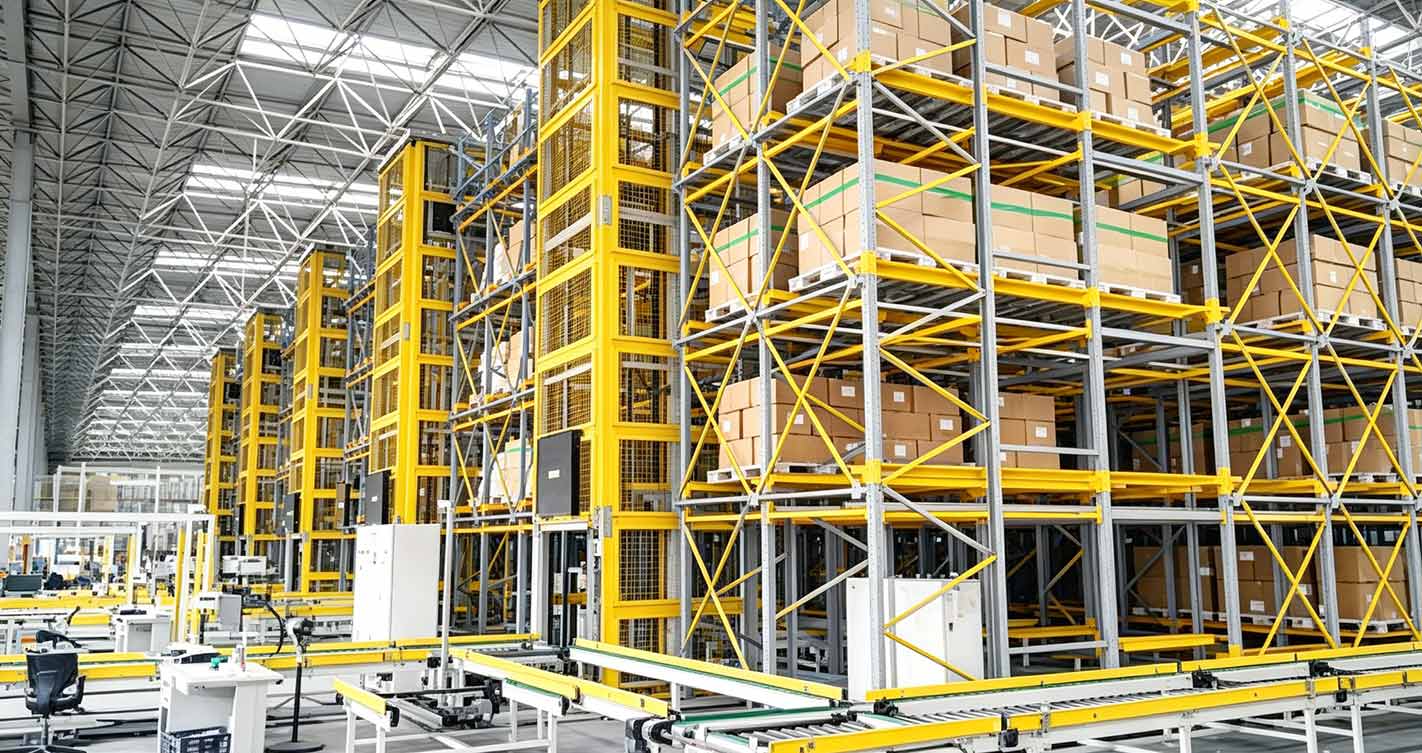

Un système de rayonnage à navettes 4D est une solution de stockage haute densité, semi-automatisée ou entièrement automatisée, où des navettes électriques circulent dans les allées profondes des rayonnages pour stocker et récupérer des palettes – vers l'avant, l'arrière, la gauche et la droite. La principale différence avec les rayonnages conventionnels est simple : le chariot élévateur n'entre jamais dans l'allée de stockage. Une navette transporte la palette dans le rayonnage, la positionne à la profondeur requise et retourne à l'entrée de l'allée. Il en résulte une densité de stockage bien supérieure avec un nombre d'allées considérablement réduit, car la profondeur des allées est limitée par la configuration de votre espace, et non par la portée d'un chariot élévateur.
Un système de rangement typique pour navettes 4D se compose de :
chariots navette 4D — des chariots à batterie qui déplacent les palettes dans les quatre directions à l'intérieur de la grille de rayonnage ;

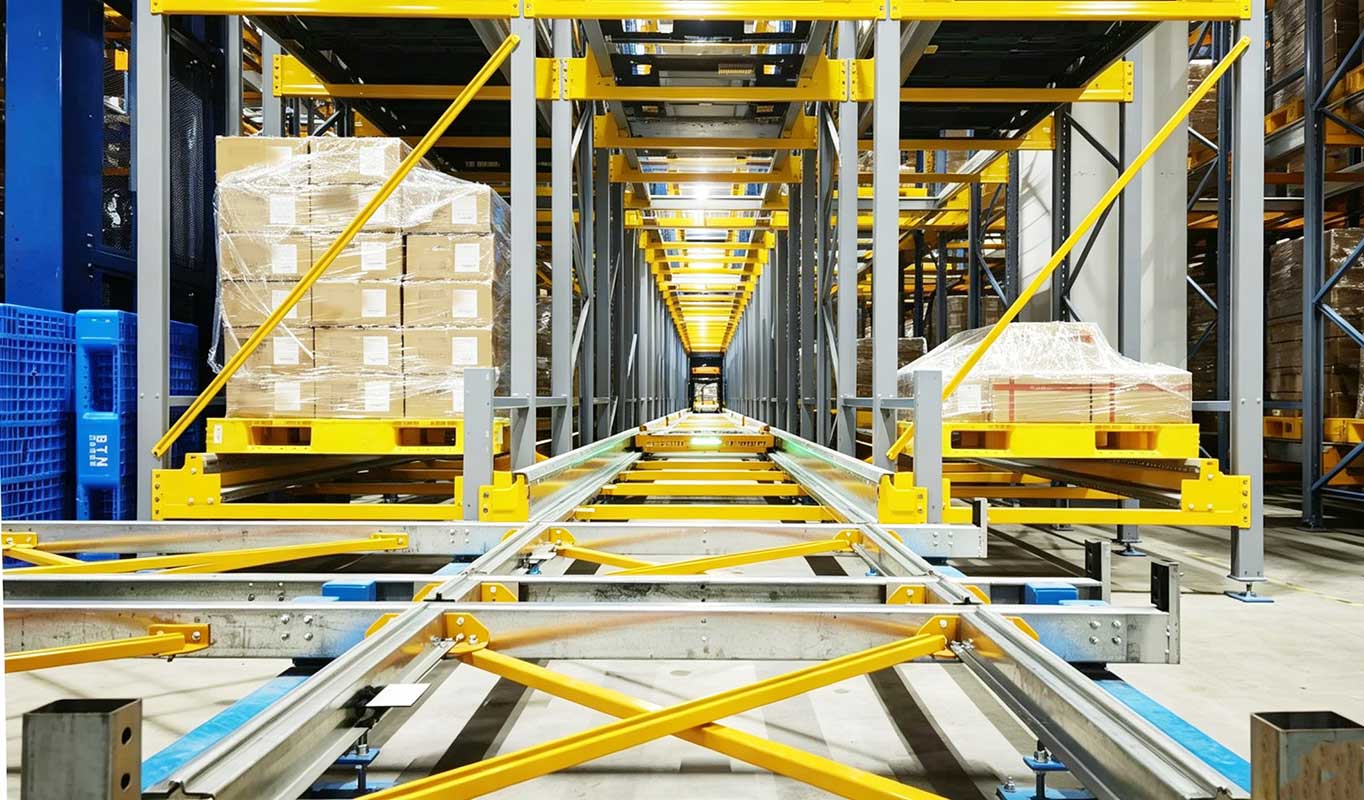

Structure de rayonnage haute densité — des supports à voie profonde conçus pour les rails et le système de guidage de la navette ;
Transfert de voitures ou d'ascenseurs — des dispositifs qui déplacent les navettes entre les voies et les niveaux ;
Logiciel WMS/WCS — le cerveau qui attribue les tâches, gère les stocks et planifie les déplacements des navettes ;
Une station d'interface — là où des chariots élévateurs ou des convoyeurs chargent et déchargent des palettes.
Fonctionnement d'un système de rayonnage pour navette 4D
Le flux de travail est simple et reproductible :
1. Un chariot élévateur ou un convoyeur place une palette à la station d'entrée de la voie.
2. Le WMS attribue à la palette une position de stockage et envoie la tâche au WCS.
3. Un chariot-navette entre dans la voie, se déplace jusqu'à la profondeur assignée et dépose la palette.
4. Pour la récupération, la navette prend la palette et la ramène à l'entrée, où un chariot élévateur ou un convoyeur prend le relais.
5. Les voitures de transfert déplacent les navettes entre les voies et les niveaux, de sorte qu'une petite flotte de navettes peut desservir un bloc de rayonnage entier.
6. L'inventaire est mis à jour en temps réel — chaque mouvement est enregistré, vous offrant une traçabilité complète.
Principaux avantages des systèmes de rayonnage pour navettes 4D
1. Densité de stockage jusqu'à 80 % supérieureEn éliminant les allées et en stockant les palettes en profondeur dans les voies, les systèmes de rayonnages à navette 4D augmentent considérablement le nombre d'emplacements de palettes par mètre carré par rapport aux rayonnages sélectifs.
2. Coût total inférieur à celui de l'automatisation traditionnelle. L'absence de ponts roulants coûteux, des structures de rayonnage plus légères et des travaux de génie civil plus simples se traduisent par un investissement moindre par emplacement de palette, avec un retour sur investissement typique de 18 à 24 mois pour les opérations à volume élevé.
3. Une véritable flexibilité. Un système de rayonnage pour navettes 4D est modulaire. Vous pouvez commencer par un seul bloc et étendre allée par allée au fur et à mesure que votre entreprise se développe, sans avoir à repenser l'aménagement de l'entrepôt.
4. Aucun point de défaillance unique. Grâce à la répartition de la charge de travail entre une flotte de navettes, le système continue de fonctionner même si une navette a besoin d'entretien — un avantage majeur par rapport à l'automatisation par allées.
5. Des opérations plus sûres. Les chariots élévateurs restent à l'entrée de la voie. Les opérateurs ne s'engagent jamais dans les voies étroites, ce qui réduit les collisions, les dommages aux produits et aux rayonnages.
6. Visibilité totale. Intégré à votre WMS/WCS, le système assure une précision des stocks en temps réel, le respect de la méthode FIFO/FEFO et des rapports de performance détaillés.
Applications typiques
Les systèmes de rayonnages à navette 4D sont particulièrement avantageux pour le stockage de marchandises palettisées en grand volume avec un nombre gérable de références :
Nourriture et boissons — volume élevé, peu de références, exigences strictes en matière de FIFO ;
Entrepôts frigorifiques et multi-températures — la densité permet d'économiser l'espace au sol le plus cher du bâtiment ;
Fabrication — stockage tampon des matières premières et des produits finis ;
Papier, emballages et produits chimiques — charges lourdes palettisées ;
Distribution du commerce électronique — stockage en vrac dense alimentant les zones de tri en aval.
FAQ
1. Quelle est la différence entre un système de rayonnage à navette 4D et un système AS/RS ?
Les systèmes de stockage et de récupération automatisés (AS/RS) utilisent traditionnellement des transstockeurs qui se déplacent dans des allées fixes. Un système de rayonnage à navette 4D utilise des chariots navettes à batterie qui se déplacent dans les allées de rayonnage dans les quatre directions. Les systèmes de rayonnage à navette 4D sont généralement moins chers, plus flexibles et plus faciles à étendre.
2. Combien d'espace un système de rackage de navette 4D peut-il permettre d'économiser ?
Comparé aux rayonnages à palettes sélectifs, les systèmes de rayonnages à navette 4D peuvent augmenter la densité de stockage jusqu'à 80 % dans le même espace au sol, car le système élimine la plupart des allées pour chariots élévateurs et stocke les palettes en profondeur dans les allées.
3. Un système de rayonnage à navette 4D est-il adapté à l'entreposage frigorifique ?
Oui. Le stockage frigorifique est l'une des applications les plus populaires, car la densité permet d'économiser l'espace le plus précieux dans le bâtiment et l'automatisation réduit le temps que les opérateurs passent dans des conditions de froid extrême.
4. Quel est le délai de récupération typique ?
Pour les opérations à volume élevé, l'expérience du secteur indique un retour sur investissement typique de 18 à 24 mois, bien que le chiffre exact dépende des coûts de main-d'œuvre, des coûts d'espace et du débit de votre installation.
5. Peut-il être installé dans un entrepôt existant ?
Oui. L'un des principaux avantages des systèmes de stockage à navette 4D par rapport aux systèmes AS/RS traditionnels est leur compatibilité avec les bâtiments et les configurations d'étage existants — une raison majeure de leur utilisation pour remplacer les anciens systèmes d'automatisation lors des rénovations.
Conclusion : Opérez le changement en 2026
Les entrepôts qui ont adopté très tôt la technologie de rayonnage à navette 4D en récoltent déjà les fruits : davantage d’emplacements pour palettes, des coûts réduits, une sécurité accrue et un système évolutif. Si vous envisagez la construction d’un nouvel entrepôt ou la modernisation d’un entrepôt existant, un système de rayonnage à navette 4D mérite d’être considéré en priorité.
